Instalasi Penangkal Petir Surabaya

Fungsi Penangkal Petir

Sistem proteksi petir membantu menyalurkan arus sambaran melalui jalur yang dirancang menuju sistem pembumian. Rancangan dan komponen perlu disesuaikan dengan bentuk bangunan, penggunaan ruang, dan hasil pemeriksaan di lokasi.

CV Prakarsa Manunggal Teknik melayani instalasi di Surabaya, Sidoarjo, dan wilayah lain sesuai kebutuhan proyek. Pilihan pekerjaan meliputi sistem penangkap petir, penghantar, pembumian, serta surge arrester untuk perlindungan peralatan listrik.

Pilihan sistem instalasi

Berikut gambaran sistem konvensional, sistem elektrostatis, dan surge arrester. Spesifikasi akhir ditentukan setelah kebutuhan bangunan dan kondisi lapangan dibahas bersama tim.

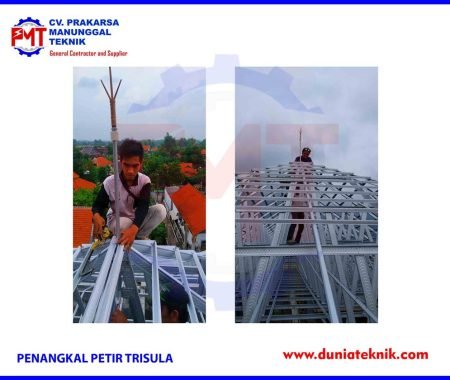

1. Sistem Konvensional

SISTEM KONVENSIONAL

Sistem konvensional adalah metode pemasangan penangkal petir yang menggunakan perangkat splitzen, atau yang sering dikenal sebagai penangkal petir tombak. Jenis penangkal petir ini biasanya diaplikasikan pada bangunan rumah dan pertokoan. Adapun paket instalasi yang bisa Anda pilih mencakup berbagai opsi sesuai kebutuhan dan anggaran Anda :

2 Unit Splitzen, Konektor dan Pipa Giv ¾” x 50 cm
Kabel BC 1 x 25 mm dan Conduit ( Pipa Paralon 20 mm x 3 m )
Ground Rod ⅝” x 3 m ( Lapis Tembaga )
Material Bantu ( AquaProof dan Semen )
Hasil Grounding dibawah 3 ohm menggunakan alat Earth Tester Grounding
Pemasangan dilakukan minimal 2 orang teknisi
Garansi Pemasangan 1 Tahun
Estimasi pemasangan 1 – 2 hari tergantung faktor cuaca dan teknis

Setelah proses instalasi penangkal petir selesai, kami akan melanjutkan dengan tahap perapian instalasi untuk memastikan hasil yang rapi dan aman. Pertama, kami akan menambal atap Anda dengan waterproof, sehingga bangunan tetap terlindungi dari potensi kebocoran saat hujan. Selain itu, kami juga menggunakan semen untuk merapikan jalur kabel yang mengarah ke titik grounding, demi menjaga tampilan yang estetis dan fungsional. Tidak hanya itu, kami memberikan garansi pemasangan selama 1 tahun sebagai bagian dari komitmen pelayanan kami kepada Anda. Kepuasan pelanggan selalu menjadi prioritas utama dalam setiap pekerjaan yang kami lakukan.

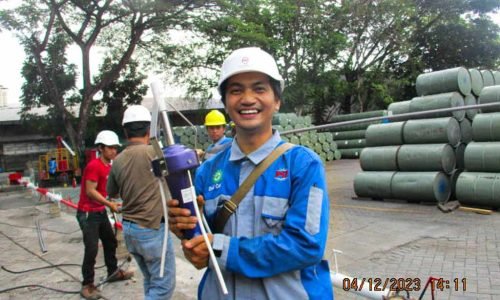

2. Sistem Elektrostatis

Penangkal petir elektrostatis adalah sistem yang menggunakan air terminal radius untuk memastikan perlindungan maksimal pada area tertentu, dengan jangkauan mulai dari 60 hingga 150 meter. Artinya, sistem ini mampu menciptakan radius perlindungan hingga 300 meter, sehingga sangat cocok untuk bangunan atau area dengan cakupan luas. Karena kemampuannya yang efektif melindungi area yang luas, penangkal petir elektrostatis ini sangat ideal untuk diterapkan pada bangunan perkantoran, area perusahaan, hingga lingkungan lapangan. Adapun paket yang tersedia mencakup beberapa pilihan yang dapat Anda sesuaikan dengan kebutuhan Anda :

a. Instalasi diatas Bangunan

SISTEM ELEKTROSTATIS – PENANGKAL PETIR DIATAS BANGUNAN

Air Terminal Elektrostatis, Konektor dan Pipa Giv 2” x 6 meter
Kabel NYY 1 x 70 mm dan Conduit ½” x 3 m
Kabel BC 1 x 50 mm
Box Control dan Busbar
Ground Rod ⅝” x 4 m ( Full Tembaga )
Material Bantu ( AquaProof dan Semen )
Hasil Grounding dibawah 3 ohm menggunakan alat Earth Tester Grounding
Pemasangan dilakukan minimal 2 orang teknisi
Garansi Pemasangan 1 Tahun
Estimasi pemasangan 1 – 2 hari tergantung faktor cuaca dan teknis

b. Instalasi menggunakan tiang monopole 20 dan 25 meter

SISTEM ELEKTROSTATIS – PENANGKAL PETIR DENGAN TIANG MONOPOLE

Air Terminal Elektrostatis, Konektor dan Pipa Giv 8”,7”,6”,5”,4”,3” dan 2”
Kabel NYY 1 x 70 mm dan Conduit ½” x 3 m
Kabel BC 1 x 50 mm
Box Control dan Busbar
Ground Rod ⅝” x 4 m ( Full Tembaga )
Material Bantu
Hasil Grounding dibawah 3 ohm menggunakan alat Earth Tester Grounding
Pemasangan dilakukan minimal 4 orang teknisi
Garansi Pemasangan 1 Tahun
Estimasi pemasangan 1 – 7 hari tergantung faktor cuaca dan teknis

Pemasangan menggunakan kawat seling dan base plate dapat diaplikasikan dengan baik pada area seperti dak bangunan. Selain itu, untuk kebutuhan tambahan, kami juga menyediakan material seperti lampu dan lightning counter guna meningkatkan efektivitas dan keamanan sistem penangkal petir. Tidak hanya itu, Anda juga bisa meminta sertifikat penyalur petir yang diterbitkan oleh badan DISNAKER Provinsi sebagai bukti standar keamanan. Semua kebutuhan ini dapat Anda lampirkan pada form penawaran harga pemasangan untuk memastikan layanan yang sesuai dengan spesifikasi yang diinginkan.

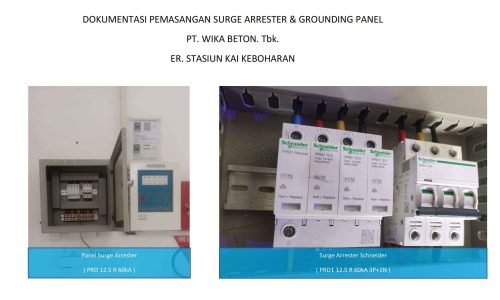

3. Surge Arrester

METODE INTERNAL – PENANGKAL PETIR MENGGUNAKAN SURGE ARRESTER

Instalasi Penangkal Petir Surabaya – Surge Arrester adalah jenis penangkal petir internal yang umumnya diaplikasikan pada panel listrik. Penggunaan arrester ini sangat penting karena berfungsi sebagai pengaman terhadap arus lonjakan petir atau arus listrik berlebih yang berasal dari kabel PLN dan mengalir menuju jaringan kabel di titik bangunan Anda. Dengan demikian, surge arrester membantu melindungi peralatan listrik Anda dari kerusakan yang disebabkan oleh sambaran petir.

Arrester 3 phase + 1 Neutral
Kabel NYAF 1 x 16 mm dan Conduit 20 mm x 3 m
Kabel BC 1 x 50 mm
Box Control dan Busbar
Ground Rod ⅝” x 4 m ( Full Tembaga )
Material Bantu
Hasil Grounding dibawah 3 ohm menggunakan alat Earth Tester Grounding
Pemasangan dilakukan minimal 2 orang teknisi
Garansi Pemasangan 1 Tahun
Estimasi pemasangan 1 – 2 hari tergantung faktor teknis

Lindungi perangkat elektronik anda dengan pemasangan surge arrester.
